廢鋰電池及廢電路板回收及處理設備

背景：

 * 鋰電池分類：軟殼鋰電池、硬殼鋰電池、圓柱鋰電池、鋰電池正負極片等

 * 鋰電池主要由外殼、正極、負極、電解液與隔膜組成：

    - 正極片是通過PVDF將鈷酸鋰粉末塗布於鋁箔集流體兩側構成

    - 負極片結構與正極類似，由碳粉粘結於銅箔集流體兩側構成

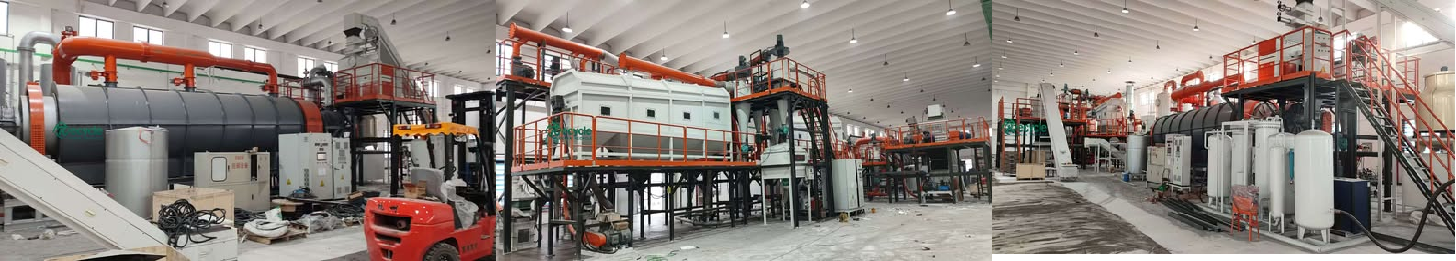

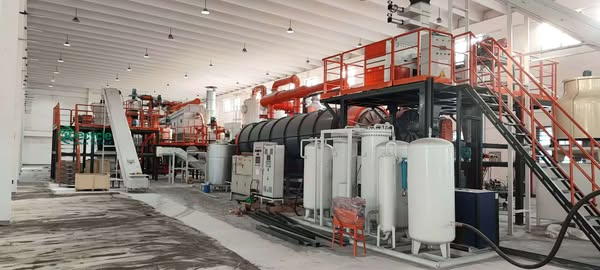

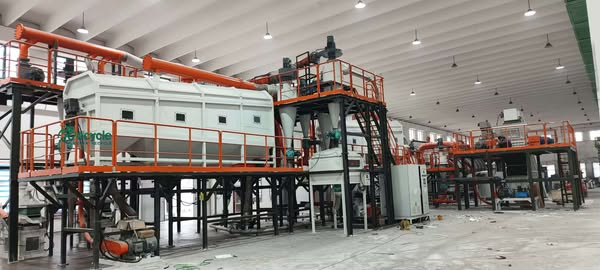

廢舊鋰電池破碎/熱解/分選回收生產線：

  A. 工藝原理：物理破碎/熱解/分選工藝，得到銅、鋁和黑粉（石墨粉、磷酸鐵鋰、鈷酸鋰等）

  B. 處理規模： 100 ~ 2,000 Kg/Hr，回收利用率達90%以上

  C. 基本設備：單軸撕碎機、錘式破碎機、磁選機、粉碎機、折流分選機、黑粉分離機、

                              氣流分選機

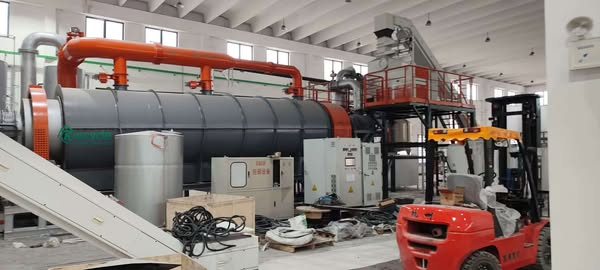

  D. 選擇設備：炭化爐 (熱裂解爐)

  E. 空氣污染防治設備：脈衝除塵設備及其他煙氣處理設備 (Option)

廢舊鋰電池破碎/熱解/分選回收生產線 - 工藝流程說明 :

  A. 鋰電池放電後通過輸送機進入破碎設備進行破碎

  B. 破碎後進入熱解爐進一步分解

  C. 熱解後的物料進入篩分系統

  D. 篩分/粉碎/再篩分系統，將剝離黑粉進行三次粉碎/再篩分，細分出①黑粉（石墨粉、

       磷酸鐵鋰、鈷酸鋰等）和銅鋁混合物

  E. 銅鋁混合物則經過氣流篩分選②銅和③鋁

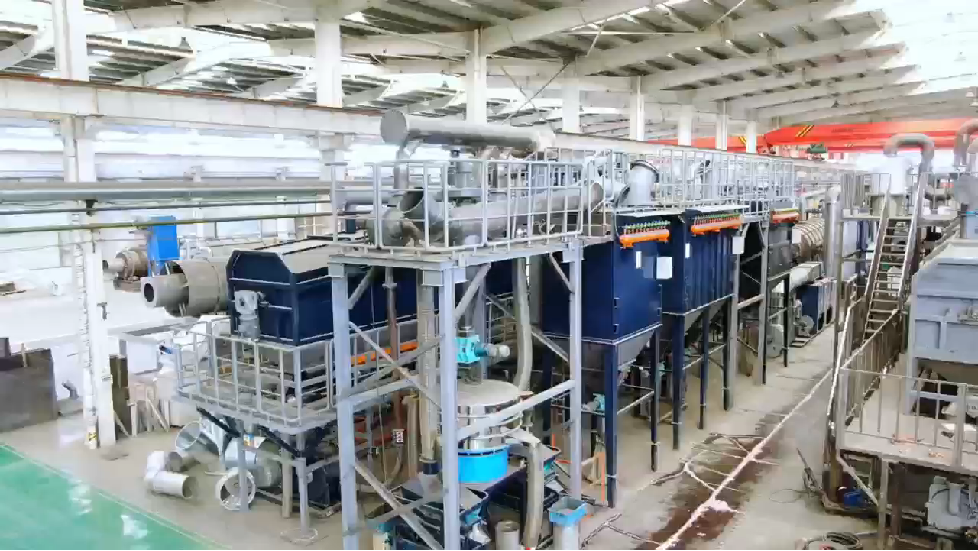

廢舊鋰電池破碎分選回收生產線：
